CAD平面家具设计图教程

亲爱的用户,我很乐意为您提供CAD平面家具设计图的相关知识和实操指导。CAD平面家具设计是家具设计和定制的重要步骤,通过CAD软件可以快速、准确地完成家具的二维平面设计。下面我将为您详细介绍CAD平面家具设计的流程和技巧:

在开始设计之前,首先需要确定家具的具体尺寸。根据空间大小、使用需求等因素,确定家具的长、宽、高等关键尺寸参数。这一步非常重要,因为它直接影响到后续设计的准确性。

常用的CAD软件有AutoCAD、SketchUp等,您可以根据自己的喜好和熟悉程度选择。打开软件后,创建一个新的二维平面图纸文件。在文件设置中,确保单位设置为您需要的尺寸单位,如厘米、英寸等。

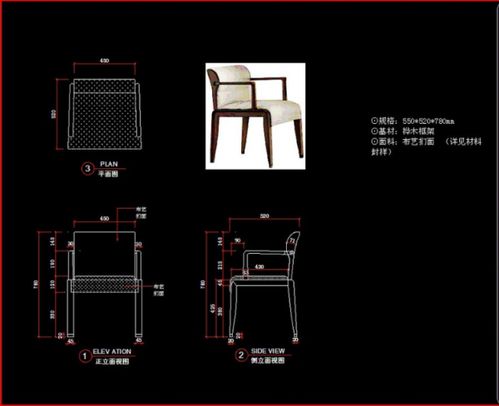

根据确定的尺寸参数,使用CAD软件的绘图工具逐步绘制家具的二维平面图。您可以从简单的形状开始,如长方形、正方形等,然后根据家具结构添加各种细节元素,如抽屉、腿部、搁板等。在绘制过程中,请注意保持各个部件尺寸的准确性和比例关系。

为了使平面图更加清晰易懂,可以在相应位置添加文字注释,标注尺寸数值、材质信息、结构说明等。这样不仅方便您自己查看,也有利于与其他人沟通和交流。

在完成绘制后,可以根据需要设置不同的图层,如主体结构、装饰元素、尺寸标注等,方便后续调整和输出。最后,调整视图比例和打印设置,将设计图以合适的比例和格式输出,为后续的制作和装配提供参考。

以上就是CAD平面家具设计图的基本流程和技巧介绍。如果您在实操过程中遇到任何问题,欢迎随时与我交流沟通。祝您设计顺利,作品美满!
